Solutions Precifuel pour le ravitaillement des aéronefs et hélicoptères

PreciFUEL est la génération la plus avancée de systèmes de ravitaillement d'avions et déjà établie comme la prochaine norme pour les fournisseurs de services de ravitaillement en vol.

PreciFUEL permet un ravitaillement en carburant automatisé plus sûr et plus rentable, sans boîtes de dérivation ou génériquement seulement un code PLC supporté limité.

Les systèmes conviennent aux ravitailleurs de nouvelle construction et aux distributeurs d'hydrant. Mais aussi comme solution de rénovation idéale. L'approche ultérieure permet d'élever les systèmes mécaniques aux normes actuelles ou est la méthode de remplacement la plus simple pour les systèmes et registres API insuffisants ou non compatibles. Les débitmètres existants peuvent être réutilisés au cas par cas.

La solution fonctionne hors de la boîte avec une configuration simple mais spécifique à vos besoins par rapport à la programmation personnalisée commune requise avec d'autres approches sur le marché. Par conséquent, PreciFUEL est également un système éprouvé pour les clients débutants.

Votre application bénéficie de PreciFUEL

  • Conforme à ATEX, MID et autres codes et normes.
  • Le système de contrôleur X-Master tout-en-un élimine le besoin de registres séparés, de PLC et de sous-systèmes.
  • PreciBUS élimine les exigences pour les boîtes de dérivation et les installations excessives.
  • Diagnostic intégral pour un auto-entretien rapide. En plus de sa fiabilité, la plupart des travaux de maintenance peuvent être exécutés par votre propre équipe.
  • Connectivité de protocole FTL aux fournisseurs de logiciels de l'industrie aéronautique
  • Réduction des risques, moins de temps d'arrêt, moins de dépendances, moins de risques pour les opérateurs.

Contrôleur tout-en-un centralisé

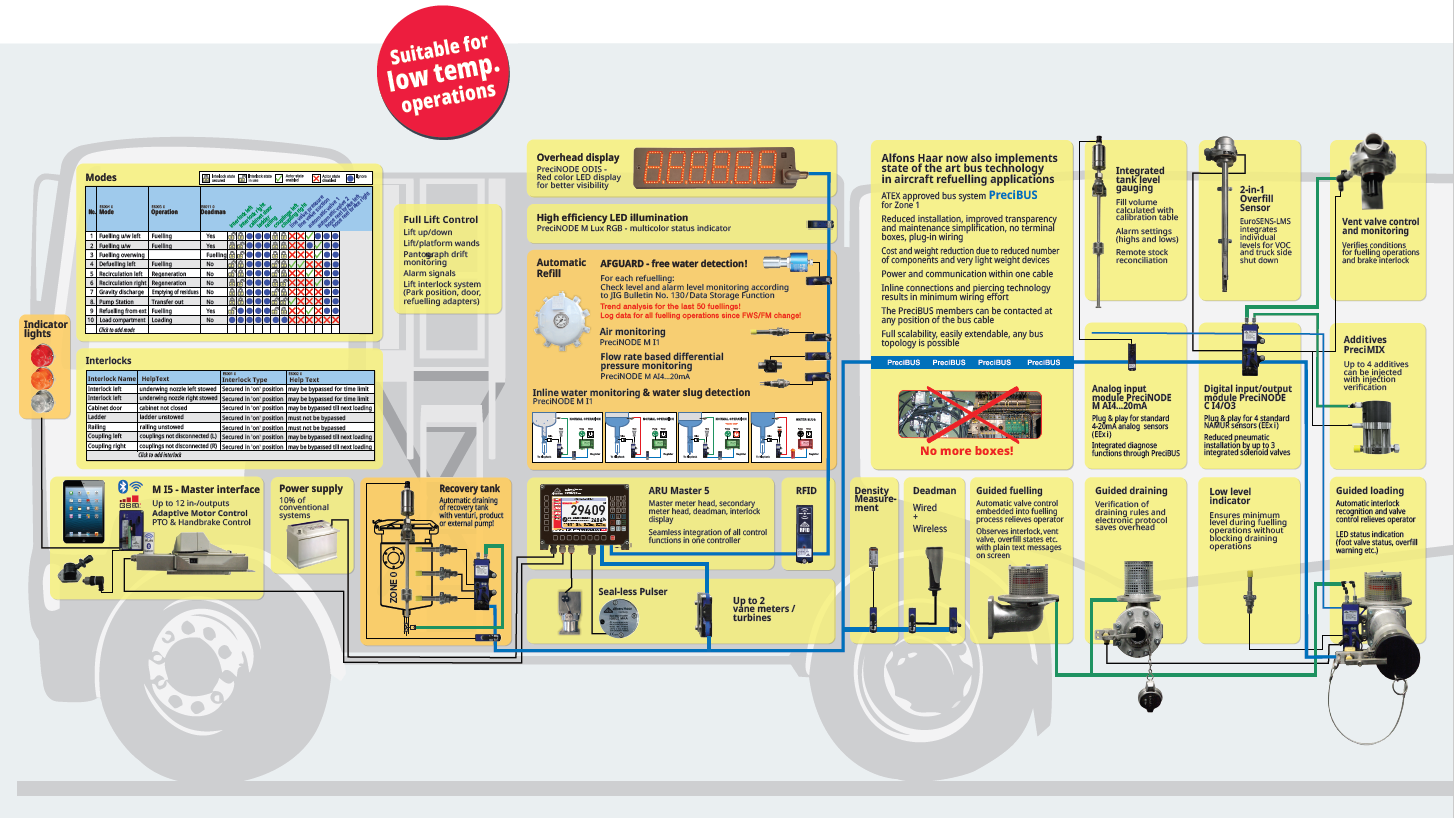

Le X-Master gère l'ensemble du système de verrouillage et du débit de carburant, y compris le contrôle de l'état du séparateur d'eau du filtre et le journal de saturation. Le calibrage de l'inventaire au niveau du réservoir et l'interfaçage du châssis pour la puissance du moteur et de la pompe à la demande sont également inclus. Les pantographes de distributeur et le contrôle d'ascenseur viennent en tant que norme.

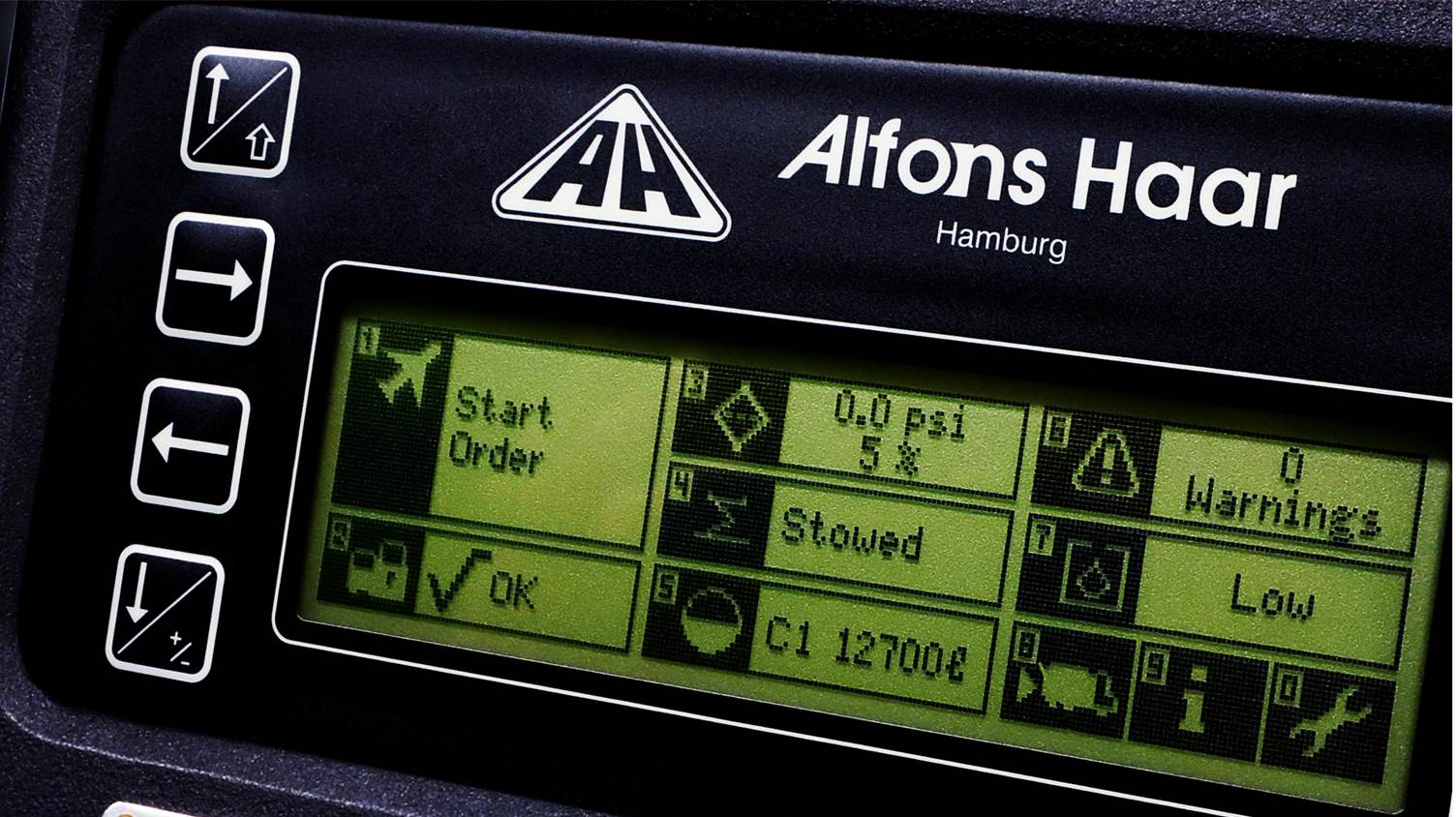

Le X-Master fournit une connectivité standard FTL complète avec un système de gestion de données de niveau supérieur et est disponible avec un écran LCD standard ou une technologie d'affichage OLED à basse température.

Structure de bus avancée

Le PreciBUS permet une transparence complète du câblage pour une traçabilité visuelle la plus simple à un coût d'installation réduit.

Le PreciBUS fournit l'énergie électrique requise et les communications à l'échelle du système aux PreciNODES individuels qui agissent comme des interfaces E / S locales sur l'ensemble du dispositif de remplissage ou du distributeur.

L'installation la plus simple fonctionne pour la première fois à chaque fois et minimise le temps de test! Le PreciBUS est la clé pour l'information centralisée mais les E / S décentralisées.

Entrées et sorties décentralisées

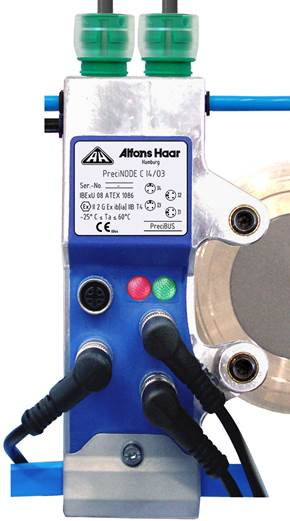

Les PreciNODE représentent l'interface d'entrée et de sortie de pratiquement tous les types de capteurs, de vannes ou d'actionneurs et agissent comme un affichage sans entretien à base de LED, un indicateur ou un éclairage de l'espace de travail.

PreciNODE résiste aux conditions environnementales les plus dures grâce à sa conception en pot, offre une protection IP67 et répond aux exigences ATEX Zone 1.

Appliqué aussi aux applications militaires et marines, il souligne certainement qu'ils sont dignes de confiance.

La connectivité à l'ensemble du système PreciBUS est assurée par une technologie de perçage rapide et simple.

Le X-Master peut diagnostiquer via le PreciBUS n'importe quel PreciNODE et son état de connexion aux capteurs. Tout dysfonctionnement est identifié en détail, même avant que vous le reconnaissiez. Ceci permet par exemple l'identification des fils cassés ou d'autres problèmes.

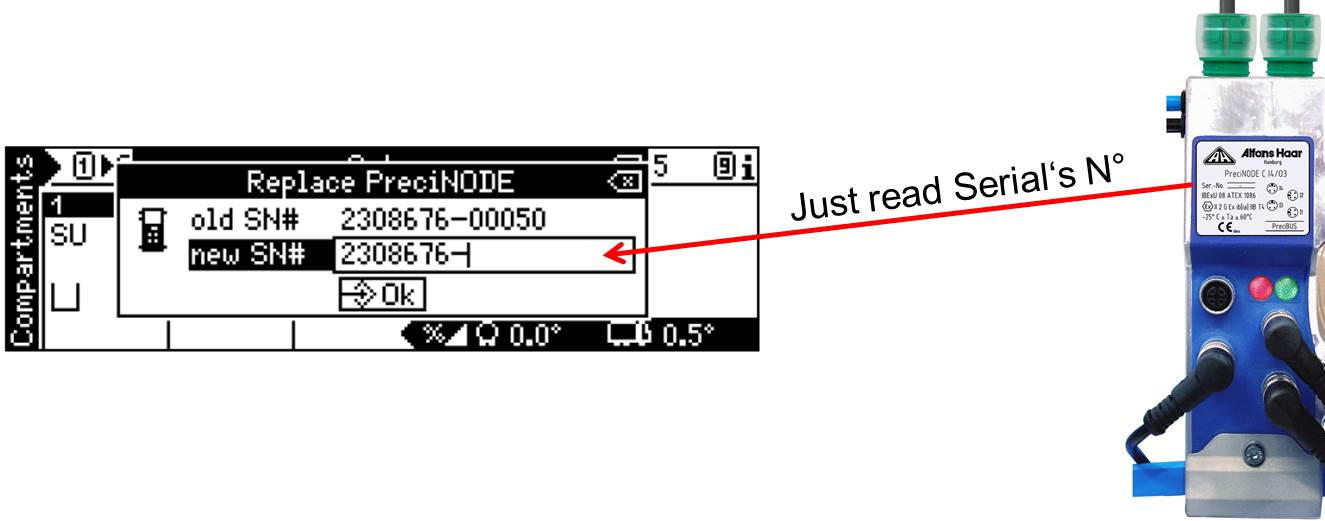

Dans le cas improbable d'un dommage mortel d'un PreciNODE lui-même, un PreciNODE peut être échangé en quelques minutes par un concept plug and play même par un personnel de terrain commun et sans exigences de service logiciel alors que l'intégrité ATEX reste intacte.

Exemples PreciNODE :

  • PreciNODE I4 / O3 pour 4 entrées électroniques équipées de prises de raccordement rapides M12 et de 3 sorties pneumatiques actives pour les vannes et opérations similaires. Des électrovannes supplémentaires ne sont pas nécessaires.
  • PreciNODE M AI4 ... 20 pour les entrées de signaux analogiques avec connecteur rapide M12.

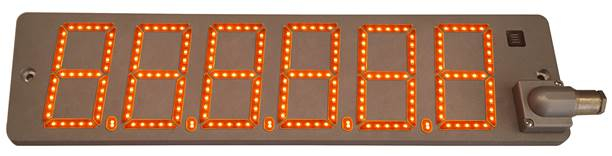

  • Le rétro éclairage plat LED super lumineux est toujours précis à 100% par rapport aux quantités réelles affichées sur l'écran ou au ticket imprimé direct. La luminosité s'ajuste automatiquement selon la mesure de la lumière du jour qui est fournie en standard.

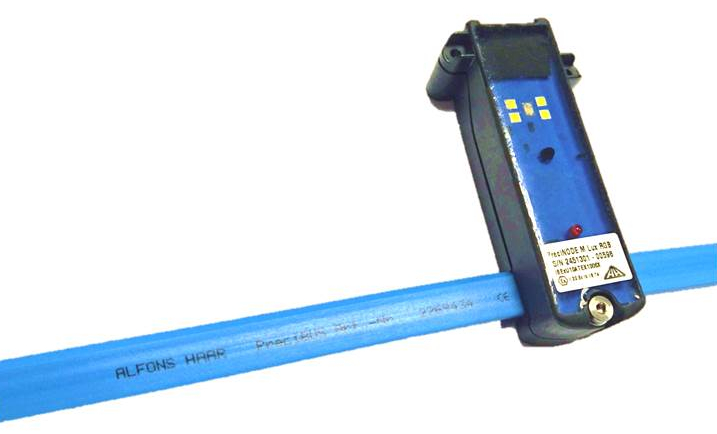

  • PreciNODE M Lux RGB LED module agit comme des indicateurs d'état multicolores ou des illuminations de zones de travail super brillantes activées automatiquement.
  • PreciNODE M RFID offre une identification indubitable des conducteurs et des superviseurs.
  • PreciNODE M Inclino peut détecter et empêcher des opérations dangereuses pour les plates-formes élévatrices.

Configuration et fonctionnalités

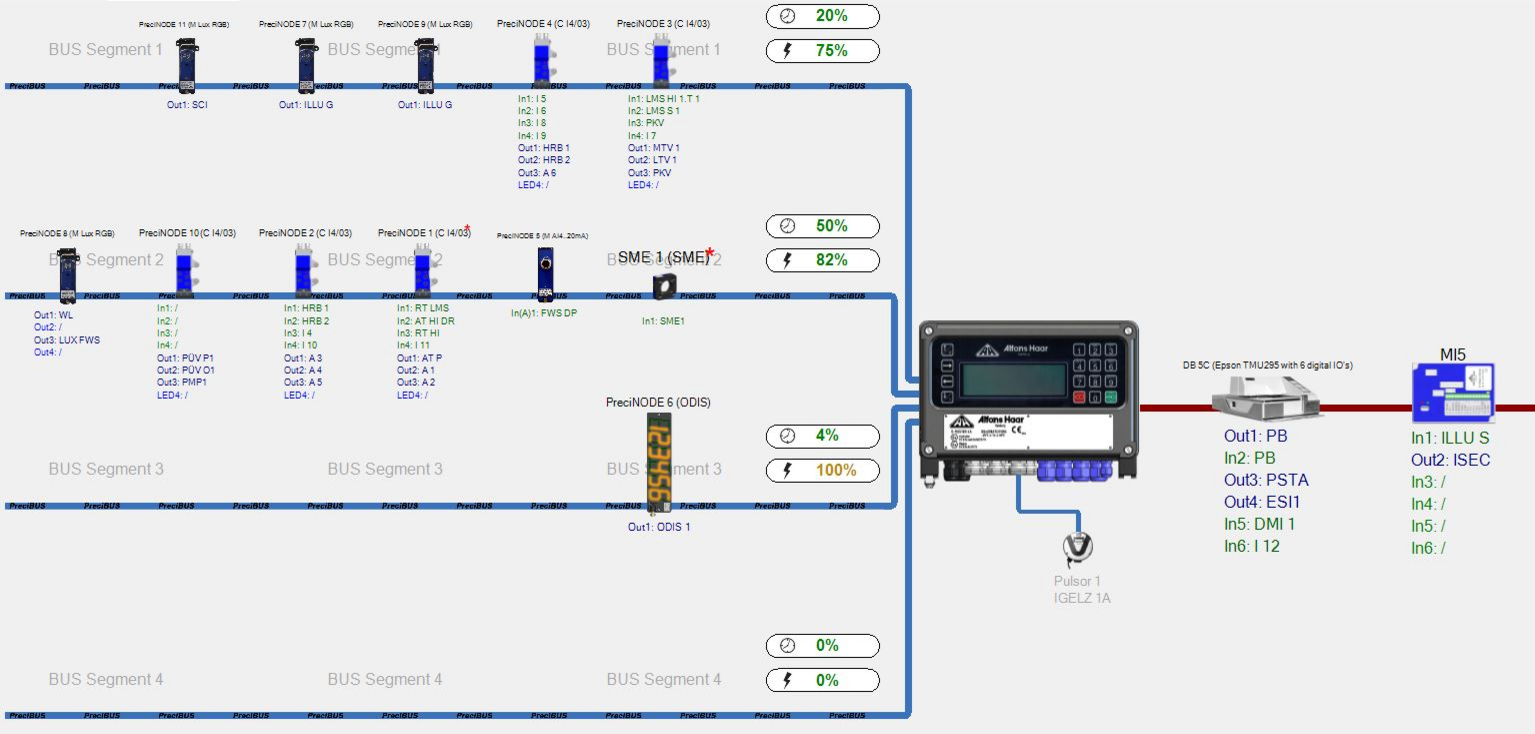

Le type de logiciel de configuration et de service basé sur PC Workbench permet la configuration spécifique aux exigences individuelles de l'opérateur. Le logiciel fournit automatiquement des dessins "en construction", liste de pièces à l'avance ou permet une lecture en temps réel du système. Sans effort, votre documentation est précise à 100% à tout moment lorsque vous utilisez PreciFUEL.

Connectivité back office

  • Connectable au back-office via des informations bidirectionnelles, le flux est conforme à la norme de communication ouverte FTL (norme EN, aucune propriété!)
  • Vérifiez ici les communications de protocole FTL confirmées avec les fournisseurs de logiciels

Modes de fonctionnement

  • Modes de fonctionnement standard et librement configurables tels que le chargement, le ravitaillement en vol, le ravitaillement, le ravitaillement en carburant, la circulation ou tout autre mode librement configurable.

Efficacité et précision

  • En combinaison avec le contrôle de pression en ligne Alfons Haar, PreciFUEL offre le ravitaillement le plus rapide pour réduire les temps de traitement des avions.
  • Selon les besoins, PreciFUEL est préréglé pour les clients prépayés en fonction de la livraison la plus précise grâce au système de préréglage adaptatif. L'élimination des services de réglage manuel de la vanne de distribution et des grands écrans ne dérogera jamais.
  • La jauge de réservoir électronique intégrée avec la forme de compartiment et la compensation d'onde élimine l'électronique supplémentaire et fournit des informations d'inventaire à l'opérateur de terrain, sur l'affichage et au bureau à distance pour la planification avancée.

Sécurité

  • Fonctions automatiques pour frein de stationnement avec prévention anti-roulis prolongée.
  • Séparateur d'eau à filtre intégré (FWS) Détection automatique de l'eau et du bouchon lors de la livraison avec bouchon d'alarme.
  • Surveillance d'état FWS pour plus de sécurité et une meilleure planification opérationnelle grâce à des courbes DP configurables pour l'avertissement d'intégrité, la coupure et la saturation maximale de l'élément coalesceur, y compris une fonction d'état prédite. Il n'y a pas d'électronique séparée requise.
  • Détection de l'eau libre dans le flux grâce à l'intégration directe de capteurs tiers tels que AFGUARD avec les tendances et la journalisation.
  • Contrôle du pantographe et de la plate-forme élévatrice couvrant les antennes et la surveillance de l'inclinaison.
  • L'identification RFID permet par exemple la traçabilité des activités pertinentes pour la sécurité
  • Sauvegarde et options de remplacement de verrouillage configurables lorsque le temps de disponibilité remplace avec la journalisation complète et le transfert via FTL à votre bureau.
  • Fonction Deadman d'urgence si le système câblé ou sans fil tombe en panne. Si nécessaire, cela couvre également le système des tiers morts.
  • La vidange automatique du réservoir de récupération simplifie la manipulation du carburant dangereux.
  • Capacités intégrées pour la mesure de densité en temps réel avec le capteur Alfons Haar DIS 1A.

Preuve dans le temps et compatibilité

    Le système est uniquement basé sur les normes de l'industrie en évitant autant que possible les     solutions propriétaires du fournisseur.

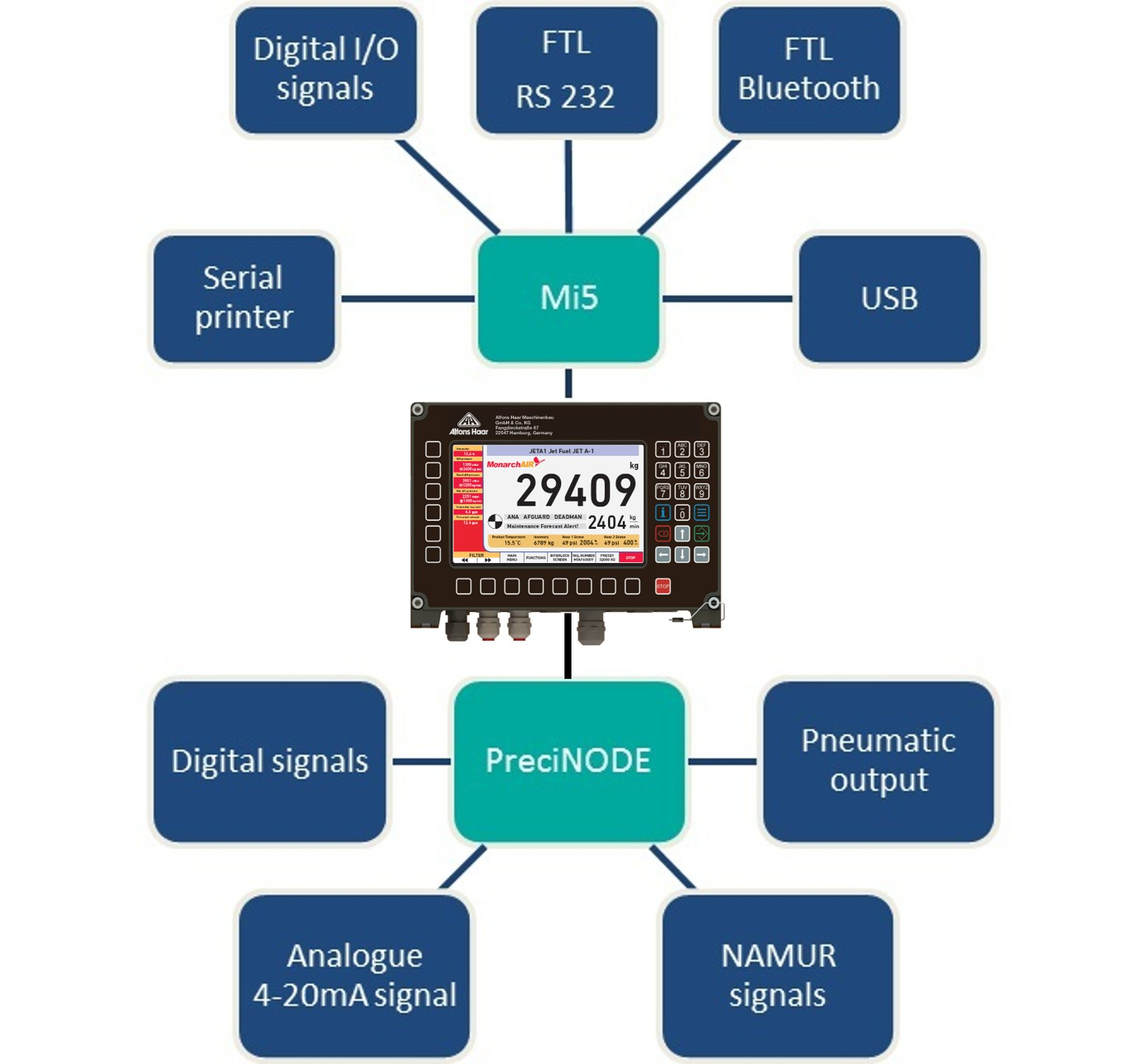

    Exemples de connectivité système:

    • USB
    • Bluetooth
    • Communication série
    • Digital ON / OFF I / O
    • 4-20mA
    • NAMUR
    • Signaux pneumatiques

      Le diagnostic en temps réel et l'extension facile de PreciBUS offrent une protection future.
